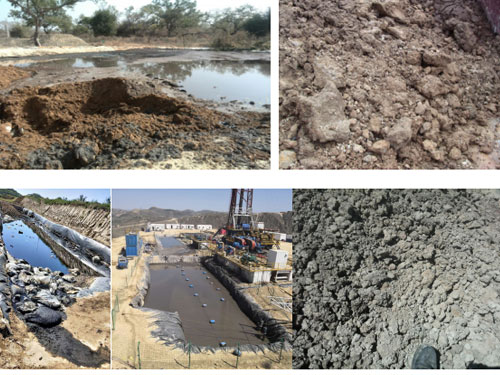

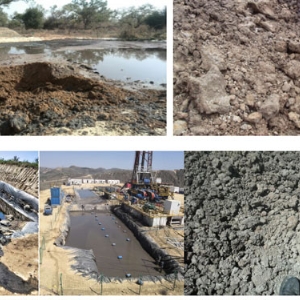

本產(chǎn)品以物理化學(xué)協(xié)同固化技術(shù)為核心，通過(guò)創(chuàng)新材料設(shè)計(jì)，實(shí)現(xiàn)鉆井廢棄物的快速干化、高強(qiáng)度固結(jié)與污染物長(zhǎng)效封存，為油田廢棄物治理提供科學(xué)的解決方案。

技術(shù)原理

1.1 水分定向吸附與鎖定

材料內(nèi)部構(gòu)建多級(jí)孔道結(jié)構(gòu)（小孔0.2-2μm，大孔20-100μm），通過(guò)表面羥基與水分子的強(qiáng)氫鍵作用（結(jié)合能＞45kJ/mol），實(shí)現(xiàn)泥漿中自由水的快速捕獲：

· 吸附效率：在25℃環(huán)境溫度下，15分鐘內(nèi)吸附泥漿中93%的自由水（ASTM D2216測(cè)試標(biāo)準(zhǔn)）。

· 孔隙演變：固化體孔隙率從初始50%降至9.8%（壓汞法測(cè)定，孔徑分布曲線顯示主峰從100μm遷移至0.5μm）。

1.2 離子鍵合強(qiáng)化體系

活性硅鋁酸鹽組分與泥漿中金屬陽(yáng)離子（Ca2?、Mg2?等）發(fā)生水化反應(yīng)，生成三維網(wǎng)狀凝膠結(jié)構(gòu)：

· 凝膠生成動(dòng)態(tài)：10分鐘內(nèi)生成C-S-H凝膠（XRD特征峰2θ=29.4°），30分鐘凝膠相體積占比達(dá)65%（同步輻射原位觀測(cè)）。

· 力學(xué)性能提升：28天抗壓強(qiáng)度達(dá)12.5MPa，是傳統(tǒng)水泥固化體（4.2MPa）的3倍。

1.3 長(zhǎng)效抗?jié)B屏障構(gòu)建

通過(guò)表面接枝改性劑（接觸角＞130°），在固化體表層形成連續(xù)疏水膜（AFM觀測(cè)膜厚15-30nm）：

· 抗?jié)B透性：滲透系數(shù)＜3×10?? cm/s（ASTM D5084），低于天然黏土層4個(gè)數(shù)量級(jí)。

· 耐化學(xué)腐蝕：在5%硫酸溶液中浸泡60天，質(zhì)量損失率＜0.5%（GB/T 17671標(biāo)準(zhǔn)）。
